Process

Projet - Step générale - 01/2024

Projet

  Nom / Prénom Fonction Date Visa
Vérifié par :









Approuvé par :









En cas de désaccord sur les documents :

  • Tous les points dénoncés et tous les commentaires nécessaires à la rédaction d’un document définitif devront être signalé sur ce document ou joints sur une fiche annexe ;
  • Le document ainsi annoté est à renvoyer à Groupe API ;
  • L’approbation de ce document entraînera le début de la programmation. Toute modification postérieure à l’approbation pourra faire l’objet d’une demande de modification.

1.1 L’objet du document

Cette analyse fonctionnelle a pour objectif l’automatisation du process de la station d’épuration de Tré.
Le but de ce document est d’expliquer le fonctionnement du process et de définir la liste des paramètres. Ces paramètres seront réglables par un écran tactile.
L'état du document correspond aux informations actuellement disponibles, elles sont susceptibles d'évoluer au cours d'étude.

1.2 Le lexique

Abréviation Étape de validation Définition
état Sanitaire Propre, Désinfection, Sale, En production
SEQ Séquence Grafcet en langage structuré qui permet de réaliser un process
Fnc equip Fonction équipement séquence ou un DFB de gestion autonome de l’équipement
Simu Simulation Avant les tests avec le client
FAT Factory Acceptance Tests Tests effectués chez l’intégrateur avant l’installation chez le client
SAT Site Acceptance Tests Tests effectués chez le client

1.3 La gestion de la sécurité

  • La sécurité générale : la détection de Défauts généraux permet de protéger l’installation ;
  • L’humain ou la matière première : Arrêt d'Urgence, Sur course, niveaux de débordements, carters ;
  • La gestion des conditions initiales : séquence qui permet de sécuriser les fonctions de gestion ;
  • La gestion des états permet de protéger les équipements entre eux et les produits entre eux ;
  • Les demandes d’OP ou l’élaboration des synchros dans les séquences et l’intégration des mots ou bits d’états.

1.4 Suivi des modifications

L’incrémentation de l’indice de révision est effectuée comme suit :

Version Validation après
initiale AF Simulation FAT SAT Web
V01 V10 V20 V30 V40 V12

1.5 Tests

Ce document est également le support des tests durant le projet : simulation, FAT, SAT. À chaque phase de test, chaque fonction fera l’objet d’une validation.

1.6 Les valeurs des paramètres

L’ensemble des valeurs des paramètres de performance permettant de valider les performances de l’installation devront être identifiées lors de la rédaction de ce document. De plus, les valeurs de ces paramètres à la fin de la mise en service devront également apparaître sur ce document et feront donc l’objet d’une validation.

1.7 Préambule du projet

1.7.1 Description des travaux

Le maître d’œuvre : Insérer un maître d’œuvre.
Fonction Sous Fonction Fournisseur
Gros œuvres TP, Maçonnerie



Équipementier Mise en route



Coordination de sécurité Contrôle sécurité



Électricité Réseau, plan électrique, pose armoire, chemin câble, raccordement extérieur



Automatisme Programme Automate IMAP ARMOR

1.7.2 Schéma fonctionnel / PID

Nom Auteur Date Version









Figure 1 : Plan de la station

1.7.3 La configuration matérielle

Configuration matérielle - Liste des cartes
Constructeur Référence Nombre Rack automate TET
TOR Ana E S
E S E S








































Total







1.7.4 Le matériel communicant de l’unité / Adresse

Constructeur Référence Type COM Adresse IP









1.7.5 Architecture réseau de l’unité

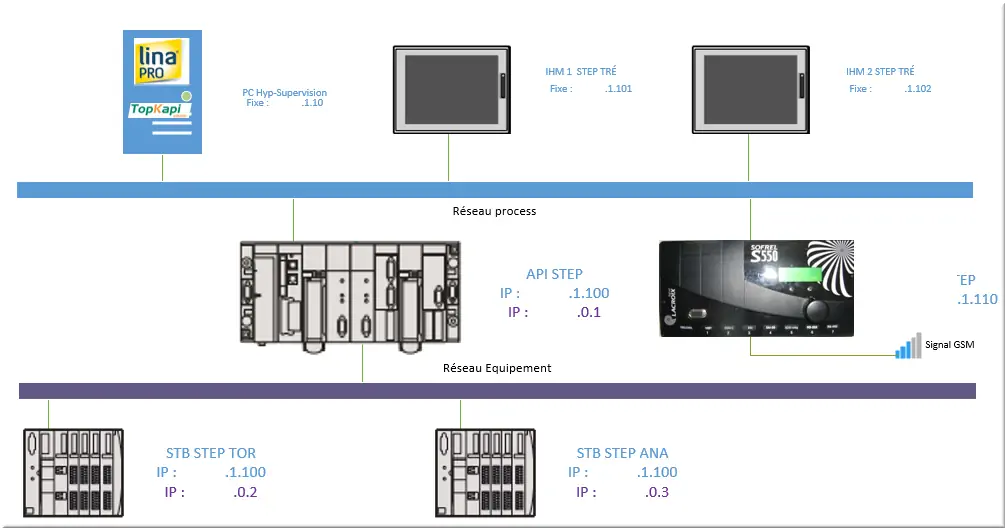

Figure 2 : Réseaux process et équipement

1.7.6 Droits d’accès

GROUPE ADMINISTRATEUR MAINTENANCE SUPERVISEUR OPERATEUR NON CONNECTÉ
Niveau 2   1   0
IHM
Supervision
LINA / TOPKAPI Administrateur
Visualisation des alarmes
Acquittement des alarmes
Marche, pause, reprise Arrêt des fonctions
Visualisation des courbes
Mode Forçage Vannes, moteurs
Modifications Consignes, options
Modifications prms
Paramétrage PID
Paramétrage échelle Capteurs actionneurs
Changement de l‘état Sanitaire auto : cuve



1.7.7 Mnémonique Standard

Les mnémoniques standards suivent la norme NF E 04-203.



2e et 3e lettres - types de service
Contrôle



Enregistrer Alarme Transmetteur



Enregis-treur Indic-ateur Régul-ateur Robinet de régulation Enregist-reur Indicateur Alarme Détection Indic + detect Haut Bas Intermé-diaire Enregis-treur Indicateur Régul-ateur relais solénoïde Enregis-treur test Gaine Glace obs-ervation Total-iseur Dispositif sécurité



1ère lettre Type mesure action RC IC C CV R I A S IS SH SL SHL RT IT T Y E P W G Q





A: Analyseur ARC AIC AC



AR AI AA



AIS ASH ASL ASHL ART AIT AT AY AE AP AW







AV
B: Flamme de brûleur











BI BA BS



BSH BSL BSHL BRT BIT BT BY BE



BW BG





BZ
C: Conductivité CRC CIC





CR CI CA

































D: Masse volumetric DRC DIC DC



DR DI DA

































E: Tension ERC EIC EC



ER EI EA ES



ESH ESL ESHL ERT EIT ET EY EE











EZ
F: Débit FRC FIC FC FCV FR FI FA FS



FSH FSL FSHL FRT FIT FT FY FE FP



FG FQS



FV







FICV







































FQ: F total FQRC FQIC





FQR FQI







FQS FQS





FQIT FQT FQY FQE











FQV
FF: F moyen FFRC FFIC FFC



FFR FFI







FFSH FFSL











FFE











FFV
G: Mesure dimension







FICV































GG IQ





H: cmd manuelle



HIC HC HCV





HA





HS























I: intensité IRC IIC





IR II IA





ISH ISL ISHL IRT IIT IT IY IE











IZ
J: puissance – énergie JRC JIC





JR JI







JSH JSL JSHL JRT JIT JT JY JE











JV
K: temps KRC KIC KC KCV KR KI







KSH KSL KSHL KRT KIT KT KY









KQ





L: niveau LRC LIC LC LCV LR LI LA LS



LSH LSL LSHL LRT LIT LT LY LE



LW LG





LV
M: humidité MRC MIC MC



MR MI MA

































N















































O















































P: pression PRC PIC PC PCV NR PI PA PS



PSH PSL PSHL PRT PIT PT PY PE PP







PSV PV











































PSE



PD: P diff PDRC PDIC PDC PDCV PDR PDI







PDSH PDSL



PDRT PDIT PDT PDY PDE PDP









PDV
Q: quantité QRC QIC





QR QI QA





QSH QSL QSHL QRT QIT QT QY QE







QQ



QZ
R: radioactivité RRC RIC RC



RR RI







RSH RSL RSHL RRT RIT RT RY RE



RW



RQ



RZ
S: vitesse SRC SIC SC SCV SR SI SA





SSH SSL SSHL SRT SIT ST SY SE











SV
T: température TRC TIC TC TCV TR TI TA TS



TSH TSL TSHL TRT TIT TT TY TE TP TW





TSE



TD: T différ. TDRC TDIC TDC TDCV TDR TDI







TDSH TDSL



TDRT TDIT TDT TDY TDE TDP TDW







TDV
U: variable multiple









UR UI



















UY













UV
V: vibration VRC VIC





VR VI VA





VSH VSL VSHL VRT VIT VT VY VE





VG





VZ
W: weight force WRC WIC WC WCV WR WI WA





WSH WSL WSHL WRT WIT WT WY WE







WQ



WZ
WD: W diff WDRC WDIC WDC WDCV WDR WDI







WDSH WDSL



WDRT WDIT WDT WDY WDE











WDZ
X: couple méca















































Y: event, état, présence



YIC YC



YR YI



YS



YSH YSL







YT YY YE











YZ
Z: position ZRC ZIC ZC ZCV ZR ZI



ZS



ZSH ZSL ZSHL ZRT ZIT ZT ZY ZE











ZV
ZD: mesure, écart ZDRC ZDIC ZDC ZDCV ZDR ZDI







ZDSH ZDSL



ZDRT ZDIT ZDT ZDY ZDE











ZDV
